Петербургский тракторный завод приступил к серийному выпуску тракторов КИРОВЕЦ К-525 с новой двухрежимной автоматической коробкой передач Т5-А. Изменения в трансмиссии направлены на снижение утомляемости оператора, а также они позволяют повысить производительность трактора до 10% и снизить расход топлива до 8% в зависимости от работ.
Центр компетенций по разработке и производству современных трансмиссий, открытый на Петербургском тракторном заводе всего несколько лет назад, представил очередной практический результат своей работы – новую автоматическую коробку передач, предназначенную для тракторов мощностью до 300 л.с.
Она уже появилась на серийных тракторах модели К-525, в течение 2024 года начнется производство более мощного трактора КИРОВЕЦ К‑530Т с такой коробкой передач.
Главные преимущества тракторов с новой трансмиссией:
В ходе испытаний на Северо-Западной МИС тракторы с коробкой передач Т5-А отработали без замечаний больше 3000 моточасов, а 10 тракторов из опытной партии 2023 года успели поработать в хозяйствах разных регионов России.

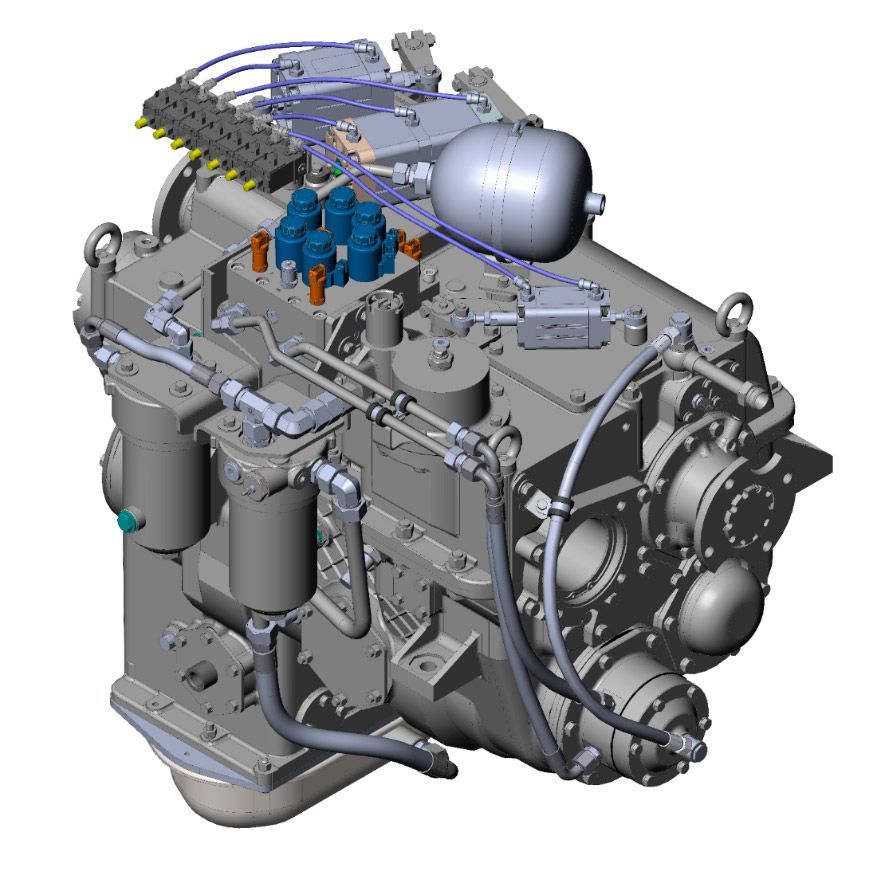

Техническое описание и характеристика автоматической коробки передач Т5-А.
Коробка передач Т5-А (в конструкторской документации ее обозначение 428-17.00.000-2) классифицируется как механическая с возможностью автоматического и ручного управления, многоступенчатая, двухрежимная (двухдиапазонная), с шестернями постоянного зацепления, с механическим приводом переключения режимов и гидравлическим переключением передач без разрыва потока мощности в пределах любого из режимов. Число передач движения "вперёд" - 16 (8 внутри режима), число передач движения "назад" - 8 (4 внутри режима).
Рабочий диапазон максимальных скоростей у трактора КИРОВЕЦ К-525 с новой коробкой передач от 3,9 до 14,6 км/ч, а транспортный от 12,2 до 50 км/ч. Остановка трактора требуется только для перехода из рабочего диапазона в транспортный, а также для смены направления движения.
Механизатор может выбрать как ручной (командный), так и автоматический режим переключения передач ("Автомат"), также имеется режим поддержания скорости ("Круиз"). Система управления трансмиссией обеспечивает сбор и хранение данных о текущем состоянии и параметрах настроек, визуальную сигнализацию состояния, запрет движения трактора при аварийном состоянии, диагностирование с возможностью вывода информации с датчиков на дисплей.
В пределах выбранного режима переход с одной передачи на другую происходит без разрыва потока мощности. В режиме "Автомат" система управления автоматически подбирает нужную передачу с учетом нагрузки и положения педали акселератора или ручного газа. В режиме "Круиз" система управления поддерживает заданную механизатором скорость движения, подбирая передачу в зависимости от нагрузки для оптимального режима работы двигателя.
Управление фрикционными муфтами переключения передач на новой коробке пропорциональное электрогидравлическое. Это означает, что здесь уже нет промежуточных пневмоцилиндров, управляющих механизмом переключения передач. Переключение режимов (диапазонов) сохранило прежний принцип, оно производится зубчатой муфтой с пневматическим приводом. При этом оно упростилось, так как диапазонов осталось вместо четырех всего два.
В новой коробке передач сохранилась схема с прямозубыми шестернями постоянного зацепления. Для тракторов высокой мощности такая конструкция подходит наилучшим образом. Через прямой зуб с одной шестерни на другую передается весь крутящий момент без осевой нагрузки, характерной для косозубой передачи. При этом снижается нагрузка на подшипники и картер коробки, они разгружены в осевом направлении, а это способствует повышению надежности и увеличению ресурса всего агрегата.
Техническая характеристика коробки передач Т5-А (428-17.00.000-2) |
|
Число передач:
- переднего хода общее - переднего хода переключаемых без разрыва потока мощности (в диапазоне) - заднего хода общее - заднего хода переключаемых без разрыва потока мощности (в диапазоне) |
16 8 8 4 |
Число диапазонов:
- переднего хода - заднего хода |
2 2 |
Число фрикционных муфт |
6 |
Число зубчатых муфт |
3 |
Соотношение передаточных чисел смежных передач в диапазоне |
1,202-1,213 |
Скорости движения трактора, км/ч при 2100 об/мин ДВС:
- рабочий диапазон - транспортный диапазон - задний диапазон |
3,9-14,6 12,2-50 4,8-26,3 |
